V6-H 是高性能矢量控制型/轉矩控制型變頻器，模塊化的軟硬件功能滿足了起重、提升、造紙、化纖、電梯、軋機、包裝等高端行業應用的需求。
◆矢量控制1：
既有矢量控制的優異性能又對電機參數不敏感。
啟動轉矩：0.50Hz 180%額定轉矩
調速范圍：1:100
穩速精度：± 0.5%
0.50Hz可控制電機150%額定轉矩穩定運行。
◆無編碼器速度反饋矢量控制2：
精確的無速度傳感器矢量控制技術真正實現了交流電機解耦，使運行控制直流電機化。
啟動轉矩：0.25Hz 180%額定轉矩
調速范圍：1:200
穩速精度：± 0.2%
0.25Hz可控制電機150%額定轉矩穩定運行。
◆有編碼器速度反饋矢量控制2：
啟動轉矩：0.00Hz 180%額定轉矩
調速范圍：1:1000
穩速精度：± 0.02%
◆開環轉矩控制方式：
獨立的電流環控制實現真正的轉矩控制，支持轉矩和速度控制在線切換。
轉矩精度：±5%
轉矩響應：<20ms
◆閉環轉矩控制方式：
獨立的電流環控制實現真正的轉矩控制，支持轉矩和速度控制在線切換。
轉矩精度：±5%
轉矩響應：<10ms

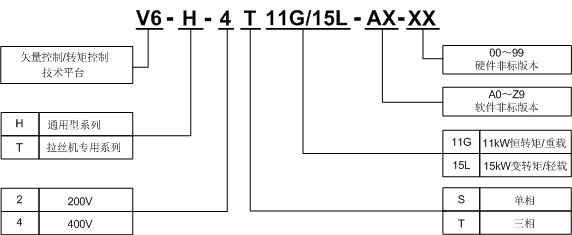

■V6-H-4T□□□G 三相400V恒轉矩/重載應用
功率(KW) | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | |
| 適配電機功率(KW) | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | |
| 輸出 | 電壓(V) | 三相0~額定輸入電壓 | ||||||||||||||
| 額定電流(A) | 2.5 | 3.8 | 5.5 | 9 | 13 | 17 | 24 | 30 | 39 | 45 | 60 | 75 | 91 | 112 | 150 | |
| 過載能力 | 150% 1分鐘,180% 10秒,200% 0.5秒,間隔10分鐘(反時限特性) | |||||||||||||||
| 輸入 | 額定電壓/頻率 | 3相380V~480V；50/60Hz | ||||||||||||||
| 允許電壓范圍 | 323~528；電壓不平衡度：≤3%；允許頻率波動：±5% | |||||||||||||||
| 額定電流(A) | 3.5 | 6.2 | 9.2 | 14.9 | 21.5 | 27.9 | 39 | 50.3 | 60 | 69.3 | 86 | 104 | 124 | 150 | 201 | |
| 制動單元 | 標準內置 | 內置可選 | ||||||||||||||
| 防護等級 | IP20 | |||||||||||||||
| 冷卻方式 | 自冷 | 強制風冷 | ||||||||||||||
| 功率(KW) | 90 | 110 | 132 | 160 | 200 | 220 | 280 | 315 | 355 | 400 | .. | .. | .. | .. | .. | |
| 適配電機功率(KW) | 90 | 110 | 132 | 160 | 200 | 220 | 280 | 315 | 355 | 400 | ||||||
| 輸出 | 電壓(V) | 三相0~額定輸入電壓 | ||||||||||||||
| 額定電流(A) | 176 | 210 | 253 | 304 | 377 | 415 | 520 | 585 | 650 | 740 | ||||||
| 過載能力 | 150% 1分鐘,180% 10秒,200% 0.5秒,間隔10分鐘(反時限特性) | |||||||||||||||
| 輸入 | 額定電壓/頻率 | 3相380V~480V；50/60Hz | ||||||||||||||
| 允許電壓范圍 | 323~528；電壓不平衡度：≤3%；允許頻率波動：±5% | |||||||||||||||
| 額定電流(A) | 160* | 196* | 232* | 282* | 352* | 385* | 491* | 552* | 624* | 704* | ||||||
| 制動單元 | 需外置制動單元 | |||||||||||||||
| 防護等級 | IP20 | |||||||||||||||
| 冷卻方式 | 強制風冷 | |||||||||||||||
* V6-H-4T90G及以上的產品標準外置直流電抗器
■V6-H-4T□□□L 三相400V變轉矩/輕載應用
| 功率(KW) | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | 90 | |
| 適配電機功率(KW) | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | 90 | |
| 輸出 | 電壓(V) | 三相0~額定輸入電壓 | ||||||||||||||
| 額定電流(A) | 3.3 | 5 | 7.5 | 11 | 17 | 22 | 30 | 36 | 45 | 56 | 72 | 91 | 110 | 142 | 176 | |
| 過載能力 | 115% 1分鐘,160% 0.5秒,間隔10分鐘(反時限特性) | |||||||||||||||
| 輸入 | 額定電壓/頻率 | 3相380V~480V；50/60Hz | ||||||||||||||
| 允許電壓范圍 | 323~528；電壓不平衡度：≤3%；允許頻率波動：±5% | |||||||||||||||
| 額定電流(A) | 5.6 | 8.1 | 13.5 | 19.5 | 26 | 39 | 50.3 | 60 | 69.3 | 86 | 104 | 124 | 150 | 190 | 235 | |
| 制動單元 | 標準內置 | 內置可選 | ||||||||||||||
| 防護等級 | IP20 | |||||||||||||||
| 冷卻方式 | 自冷 | 強制風冷 | ||||||||||||||
| 功率(KW) | 110 | 132 | 160 | 200 | 220 | 280 | 315 | 355 | 400 | 450 | .. | .. | .. | .. | .. | |
| 適配電機功率(KW) | 110 | 132 | 160 | 200 | 220 | 280 | 315 | 355 | 400 | 450 | ||||||
| 輸出 | 電壓(V) | 三相0~額定輸入電壓 | ||||||||||||||
| 額定電流(A) | 215 | 253 | 304 | 377 | 415 | 520 | 585 | 650 | 740 | 840 | ||||||
| 過載能力 | 115% 1分鐘,160% 0.5秒,間隔10分鐘(反時限特性) | |||||||||||||||
| 輸入 | 額定電壓/頻率 | 3相380V~480V；50/60Hz | ||||||||||||||
| 允許電壓范圍 | 323~528；電壓不平衡度：≤3%；允許頻率波動：±5% | |||||||||||||||
| 額定電流(A) | 195* | 232* | 282* | 352* | 385* | 491* | 552* | 624* | 704* | 792* | ||||||
| 制動單元 | 需外置制動單元 | |||||||||||||||
| 防護等級 | IP20 | |||||||||||||||
| 冷卻方式 | 強制風冷 | |||||||||||||||
* V6-H-4T110L及以上的產品標準外置直流電抗器
